K213合金是铁镍铬基铸造高温合金，主要以加入铝钛形成Y’相起沉淀强化作用，可以用一定量的钨进行固溶强化，加入微量的硼以强化晶界。该合金有良好的铸造工艺性能，能在750℃以下具有良好的综合性能和组织稳定性。

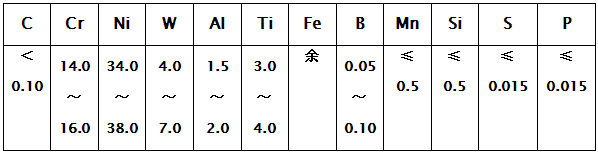

采用真空感应炉熔炼母合金，经真空或非真空感应炉重溶，用熔模精密铸造法铸造零件和试样。
●成形性能：铸造性能良好，采用熔模精密铸造法可铸成复杂形状的薄壁铸件和整体涡轮。合金的铸造收缩率：平均线收缩率1.44% ，平均体收缩率3.81% 。
●焊接性能：合金可与40Cr、18CrNiWA等材料进行摩擦焊接。静态使用的精密铸件的表面缺陷允许用GH130焊丝进行补焊
●零件热处理工艺：1100℃ ，4h ，空冷。
直径70-90mm的母合金锭，铸态供应。
适用于制作750℃以下长期使用的径流式增压涡轮、轴流式增压涡轮叶片、燃气轮机和烟气轮机动、静叶片。
|
